用扫描命令，Pro/e同样可以造一个对边为4mm的内六角扳手。

工具/材料

电脑

Pro/e5.0软件

操作方法 01

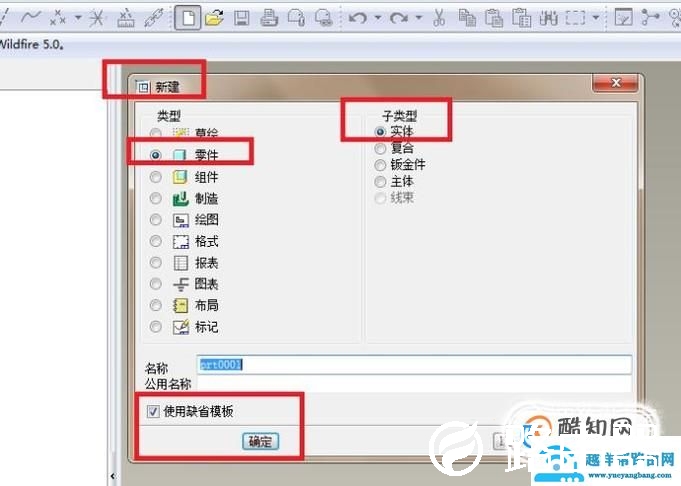

如下图所示，打开Pro/e5.0软件，新建一个实体零件文件，默认使用缺省模板，点击“新建”对话框下方的“确定”就可以了。

02

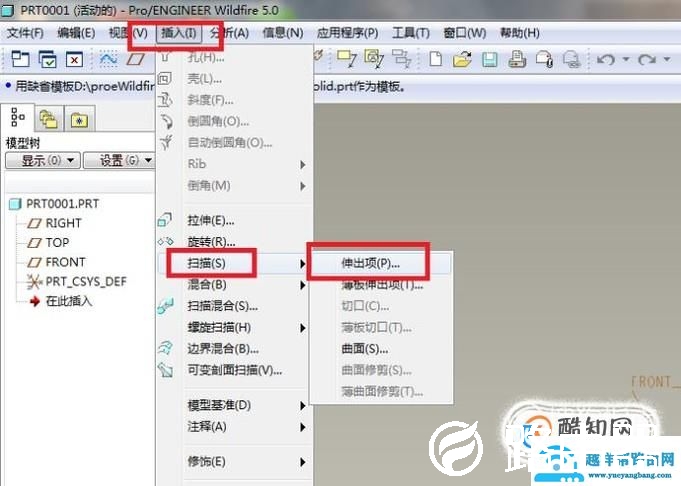

如下图所示，点击标题栏中的“插入”，在其弹出的下拉菜单中点击“扫描”，在最后一层下拉菜单中点击“伸出项”。

03

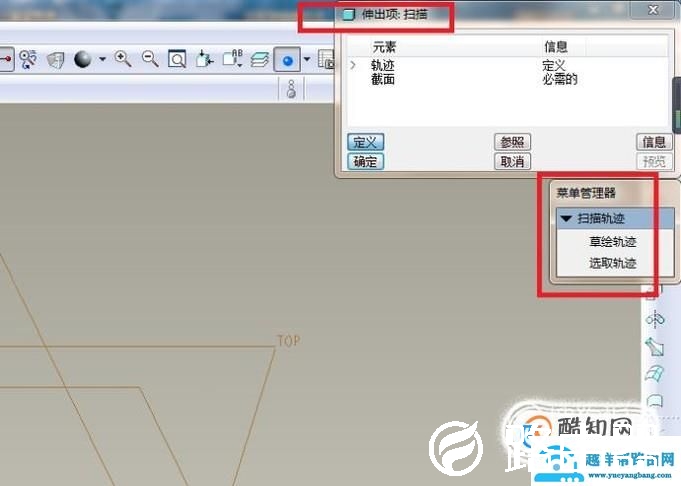

如下图所示，软件右边弹出一个“伸出项：扫描”对话框，同时出现的还有一个菜单管理器，这里我们要做到是点击“菜单管理器”中的“草绘轨迹”。

04

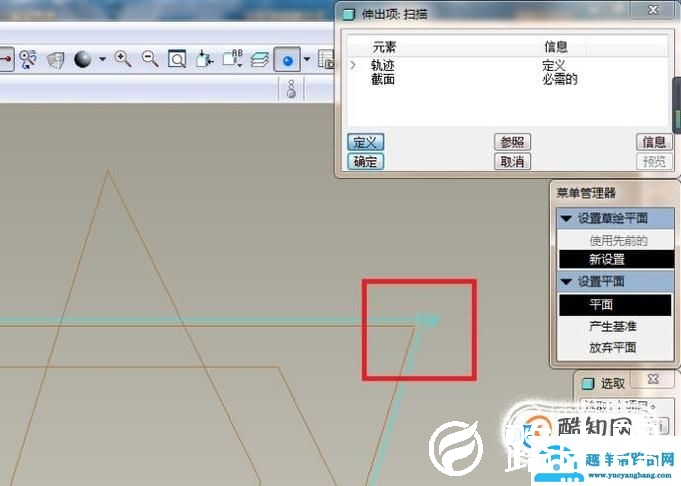

如下图所示，菜单管理器有了新的变化，这时，笔者选择了“TOP”面。

05

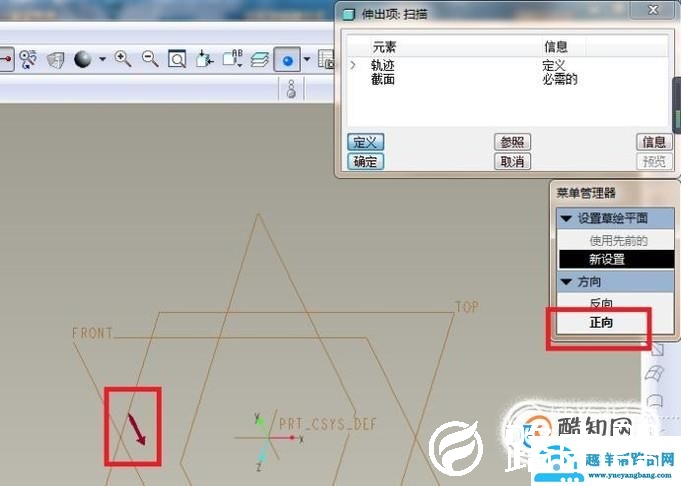

如下图所示，选择完平面之后，菜单管理器又有了变化，要我们选择方向，这时，笔者习惯性的点击了“正向”。

06

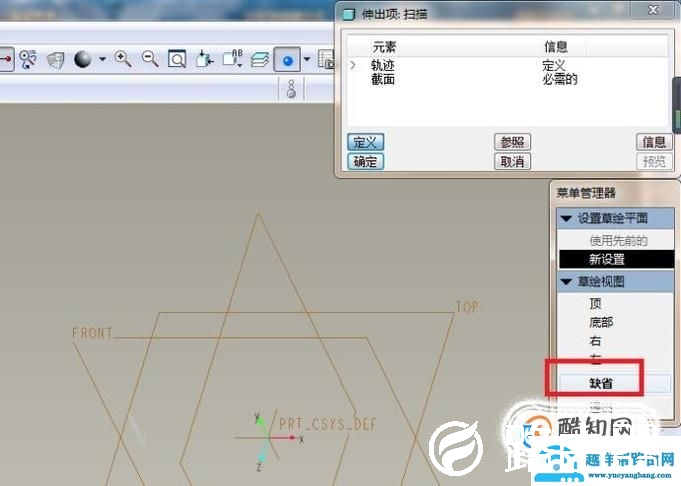

如下图所示的菜单管理器，草绘视图笔者选择了“缺省”。

07

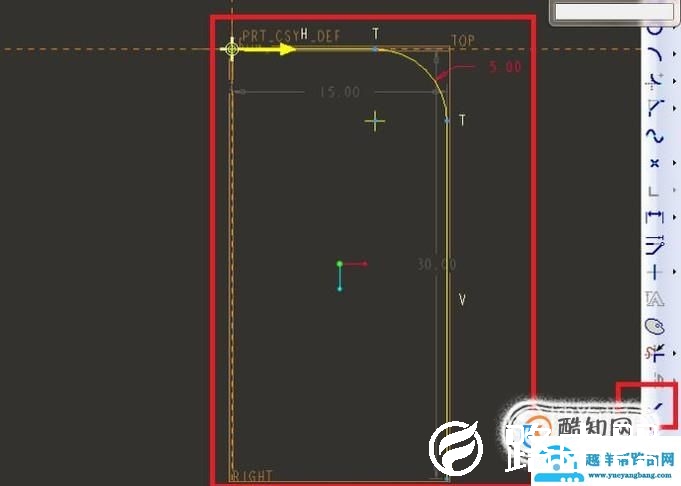

如下图所示，正式进入到草绘状态，点击右边的工具箱中的“直线”命令，画一条水平线和一条竖直线，再点击右边的工具箱中的“倒圆角”命令给这一横一竖两条直线倒个圆角，之后再双击图中的尺寸，进行尺寸的修改，具体尺寸可以参照下图，最后点击右边工具箱中最下边的√，完成轨迹的草绘。

08

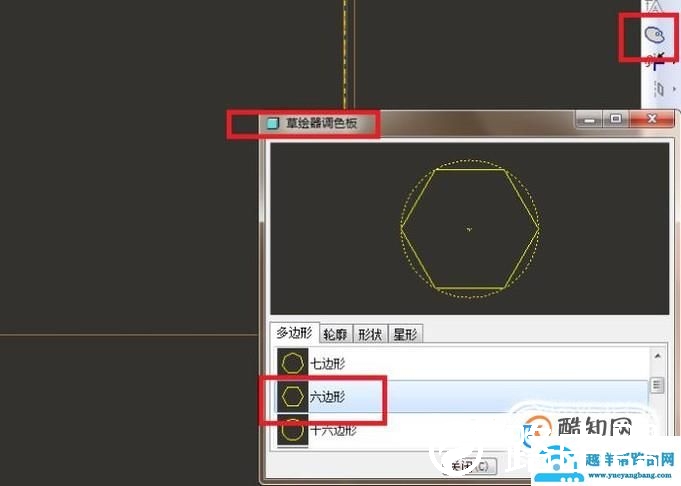

如下图所示，完成了轨迹的草绘，软件就自动跳转到截面的草绘，点击右边工具箱中的“调色板”图标，出现一个“草绘器调色板”对话框，在其中找到“正六边形”，鼠标左键双击它。

09

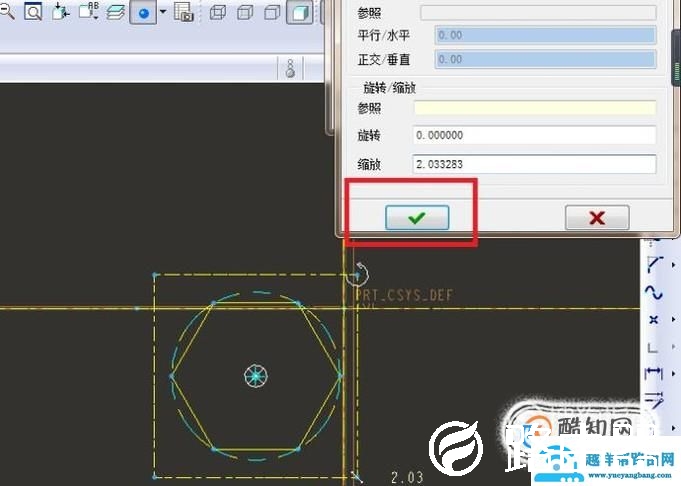

如下图所示，当我们在调色板中左键双击了正六边形之后，再在草绘区域空白处单击鼠标左键，最后就出现了这么一个对话框，我们只要点√就可以了。

10

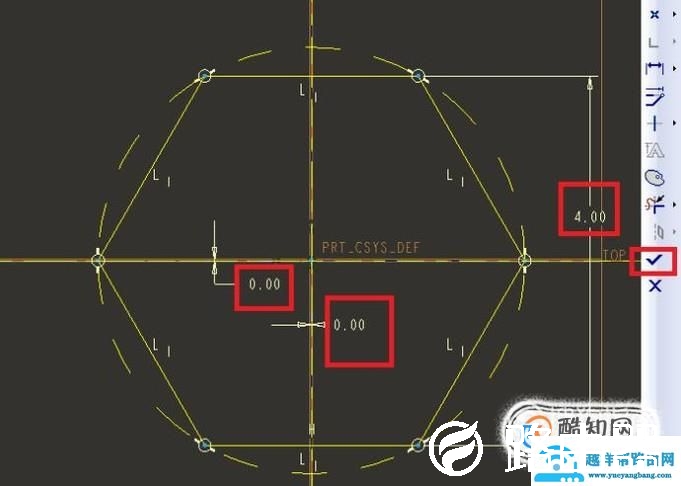

如下图所示，点击右边工具箱中的“标注”图标，参考下图标注尺寸，整理变形的对边必须是4，圆心的中点距离坐标原点为0（这里需要标注两次），最后点击右边工具箱中的√，完成草绘。

11

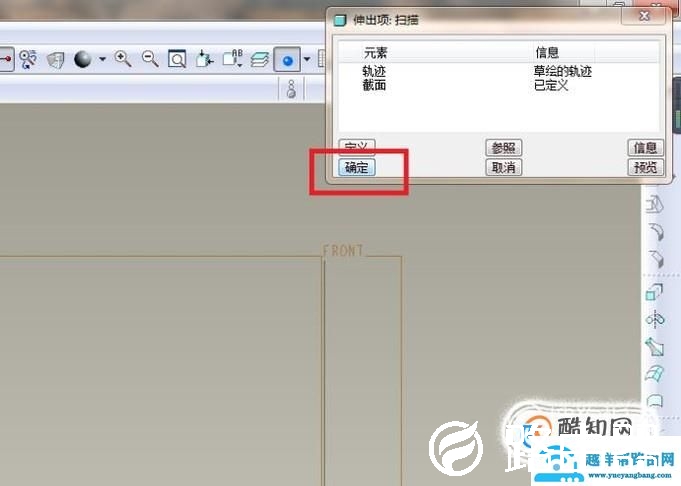

如下图所示，退出了草绘界面，再看“伸出项：扫描”对话框，轨迹和截面都已经定义完毕，我们只要点击“确定”就可以了。

12

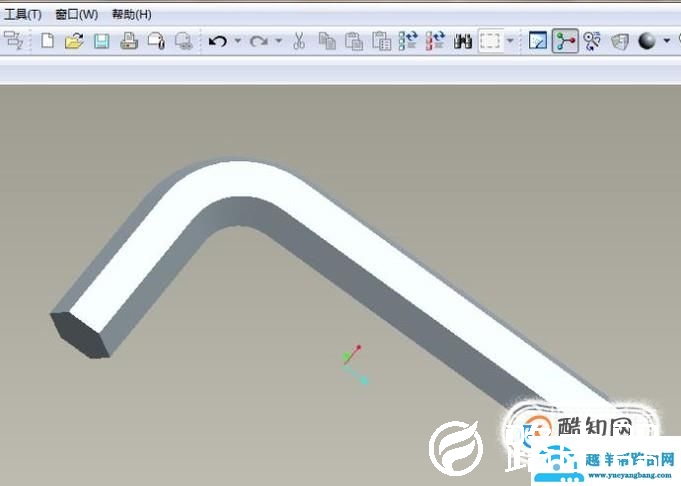

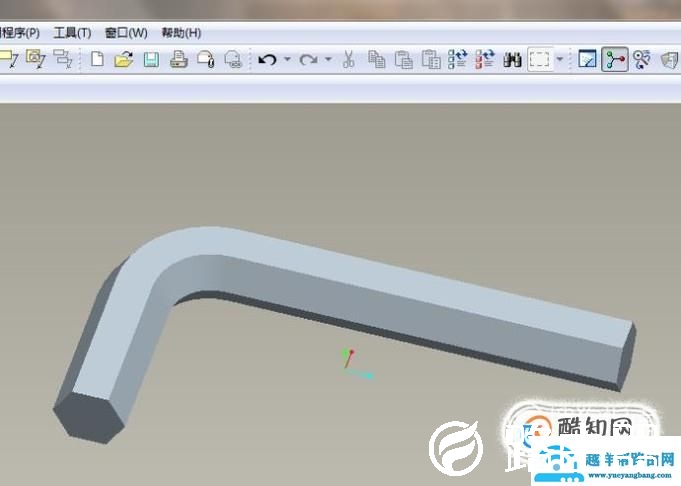

如下图所示，隐藏一下基准面和基准轴，手动调整一下方向，就出现了下图中的内六角扳手。

以上就是关于“Pro/e如何造一个对边4mm的内六角扳手？”希望能帮助到你！
